測試目的：
諧波電流產生的原因是由于正弦電壓加壓于非線性負載，基波電流發生畸變產生諧波，諧波頻率是基波頻率的整倍數。 如基波為50Hz時，2次諧波為100Hz，3次諧波則是150Hz ….以此類推。
電壓波動與閃爍指一系列電壓隨機變動或工頻電壓均方根值的周期性變化，以及由此引起的照明閃變。
■ 諧波危害：使中線過熱、絕緣老化以至損壞；影響各種 電氣設備的正常工作；影響電子設備工作精度；家用電 器設備壽命縮短等。
■ 電壓波動與閃爍危害 ：照明燈光閃爍，影響人的視覺 ； 造成電視機畫面不穩定 ；造成電機轉速不穩定； 電子設 備工作不正常等問題。

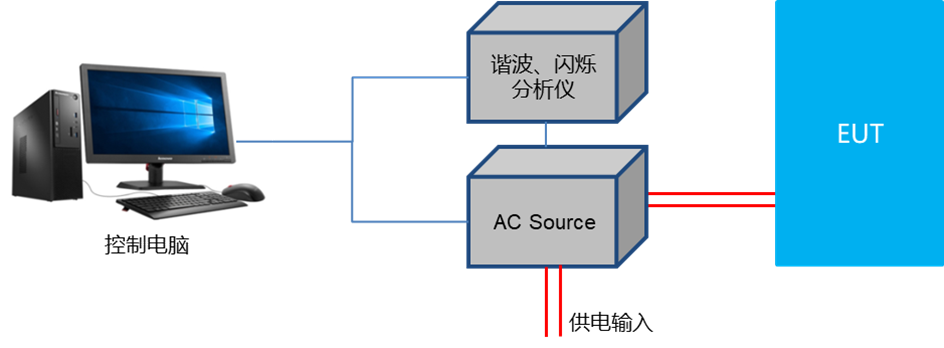

系統組成：
序號 | 名稱 | 推薦型號 | 分項描述 |
1 | 測試軟件 | - | 自動化測試軟件 |
2 | 測試分析儀 | - | 自動分析諧波，電壓波動和閃爍 |
3 | 測試交流源 | - | 提供穩定的交流源和阻抗 |
系統特點：
■ 引導式菜單，幫助用戶快速配置測試參數
■ 自動測試及實時顯示測試數據和圖形
■ 配置多種阻抗，用戶自定義切換
測量范圍：Up to 40次諧波
符合標準：IEC 61000-3-2/3(≤16A)，GB 17625. 1/2(≤16A)，IEC 61000-3-12(＞16A和≤75A )，
IEC 61000-3-11(≤75A)等國家或地區標準
適用的產品范圍：連接于市電低壓供電系統中，額定電流小于16A的設備
諧波測試模式：準穩態、短周期、隨機、長周期
電壓閃爍和波動測試模式：Pst , Plt，d(t) ，dc，dmax
