測試目的：
IEC 61000-4-4 電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗
切斷感性負載、繼電器等通常會對同一電路中的其他電氣和電子設備產生干擾。該測試用于評估電氣和電子設備的供電電源 端口、信號、控制和接地端口在受到電快速瞬變(脈沖群)干擾時的性能。
IEC 61000-4-5 電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗
為模擬電力系統的開關瞬態和雷電瞬態建立一個的基準,用于評價電子設備在遭受浪涌(沖擊)時的性能。
IEC 61000-4-8 電磁兼容 試驗和測量技術 工頻磁場抗擾度試驗
工頻磁場可對各種電氣和電子設備造成不同程度的影響，工頻磁場抗擾度用于評價處于工頻(連續和短時)磁場中的家用、商 用和工業用電氣和電子設備的磁場抗擾度性能評估。
IEC 61000-4-9 電磁兼容 試驗和測量技術 脈沖磁場抗擾度試驗
模擬工業設施、發電廠、中高壓變電所附近產生的脈沖磁場，用于評定電氣電子設備脈沖磁場抗擾度性能 。
IEC 61000-4-1 1 電磁兼容 試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾
電壓暫降、 短時中斷是由電網、 電力設施的故障或負荷突然出現大的變化引起的。信號發生器模擬各種電壓的突變效應,以 便評價電氣和電子設備在經受這些突變時干擾時的可靠性。
IEC 61000-4-12 電磁兼容 試驗和測量技術 阻尼振蕩波抗擾度試驗
評價用于家庭、商業、工業的電氣和電子設備以及用于電力設施的設備在遭受到振蕩波時系統的可靠性。

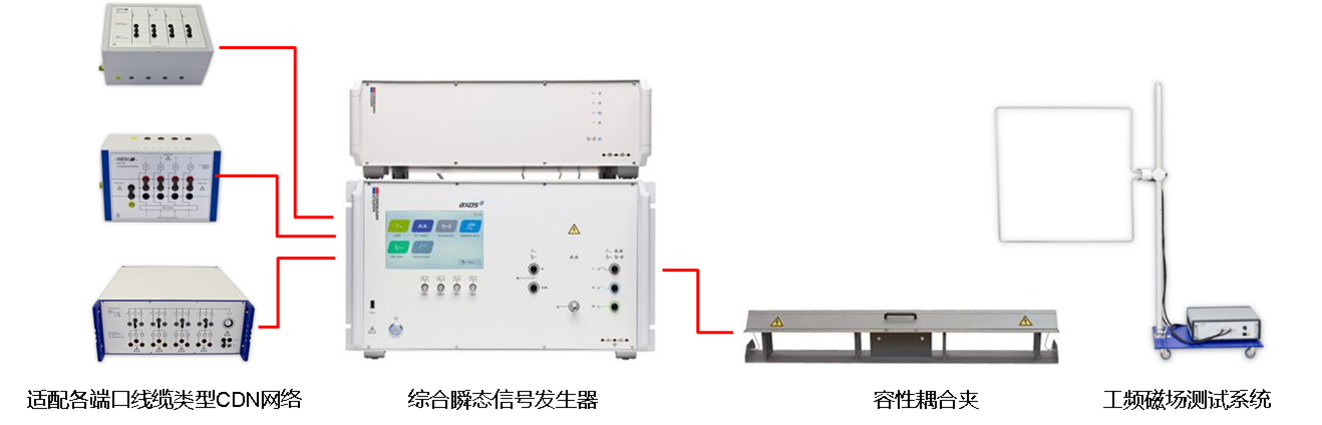

測試組成：
序號 | 名稱 | 推薦型號 | 分項描述 |
1 | 信號發生器 | AXOS5 | 滿足IEC 61000-4-4/5/9/11/12; IEEE C62.41; ITU |
2 | 工頻磁場測試系統 | MAG 1000 | 滿足IEC 61000-4-8 |
主要設備選件 | |||
1 | 容性耦合夾 | IP4B | 滿足 IEC 61000-4-4 |
2 | 磁場線圈 | MSURGE-A | 滿足 IEC 61000-4-9 |
3 | 自動跌落調壓器 | DIP 1 16 | 滿足 IEC 61000-4-11 |
4 | 10/700μs 發生器 | TW8 | 滿足 IEC 61000-4-5 |
5 | 通訊線纜CDN | PED,DEC系列 | 滿足同步、非同步數據及控制線測試要求 |
6 | 三相CDN | FP系列 | 滿足IEC 61000-4-4，IEC 61000-4-5三相測試 |
系統特點：
■ 滿足IEC、ITU、GB、IEEE 62.41標準
■ 多功能合一，測試可擴展，降低設備整體成本
■ 多種型號面向不同客戶需求
■ 完善的選件滿足標準要求
