最全面的多功能分析儀，用于測試高速電光信號
86100C Infiniium DCA-J同時擁有極高的精度、可重復性和非常簡單的操作步驟，能夠簡化對50 MHz到80 GHz信號的測試。數字設計人員可以將主機和模塊結合到四種具有業界領先的信號完整性性能的主要儀器中，包括：

帶寬超過80 GHz的全功能示波器確保最精確的波形測量

用于發射機一致性測試的帶有自動眼圖分析功能的數字通信分析儀

業界最精確的抖動和干擾分析儀通過簡單易用的一鍵式操作測量子元器件抖動源

用于高精度阻抗和S參數分析的全功能時域反射計（TDR/TDT）
先進的分析特性：

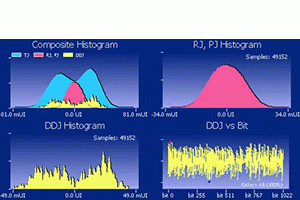

先進的抖動分析


把抖動分解為總體抖動（TJ）、隨機抖動（RJ）、確定性抖動（DJ）、周期抖動（PJ）、數據相關抖動（DDJ）、占空比失真（DCD）以及由碼間干擾（ISI）引起的抖動。
抖動頻譜
隔離和分析子速率抖動（SRJ），即比特率的整數子速率（integer sub-rate）時的周期抖動
時鐘信號或數據信號的抖動頻譜/相位噪聲（需要83496B時鐘恢復）
將干擾分解為總體干擾（TI）、隨機噪聲（RN）、確定性干擾、周期干擾（PI）和符碼間干擾（ISI）

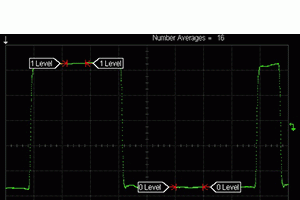

先進的幅度分析


用表格和圖形顯示“1”和“0”電平上的測量結果
干擾頻譜
Q因數（與確定性干擾相隔離）
相對噪聲強度（RIN 1級，RIN OMA）
先進的波形分析


精確地捕獲帶有或不帶有平均值的長波形（高達223 位）
采樣/波形僅受限于硬盤或存儲棒的大小
示波器使用內置線性前饋均衡（LFE）工具測量均衡波形
MATLAB®接口可以即時處理示波器數據：
°觀察和表征任何LFE、判決反饋均衡器（DFE）或其他算法的輸出波形。
°使用專有的或公開的腳本，例如發射機波形色散懲罰值（TWDP），來計算和顯示品質因數或懲罰值。
MATLAB 是 MathWorks 公司的注冊商標。

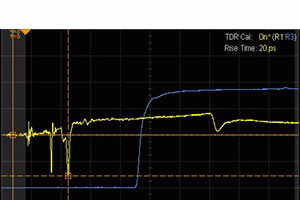

先進的TDR分析（頻域S參數）


用于差分或單端表征的板上S參數
一端口或二端口設備（單端或差分）
測量當前和最新標準
應用解決方案
HDMI連通性解決方案
SATA連通性解決方案

主要特性與技術指標
數字通信分析儀模式：
示波器帶寬超過80 GHz，可確保進行最精確的波形測量
眼圖分析儀可用于>40 Gb/s的光發射機和電發射機一致性測試
抖動和干擾分析儀，可以測量子元器件抖動和幅度干擾源
時域反射計/時域傳輸（TDR/TDT），用于包括S參數的高精度阻抗分析
主要特性
用戶可進行配置：主機插槽可支持 兩個模塊（4個光通道或電通道）
先進的一鍵式簡單測量
觸發帶寬大于13 GHz（選件001）
時鐘恢復功能具有可調節的環路帶寬（參見83496B）
后向兼容：
54750A高帶寬數字示波器系列的所有模塊
83480A數字通信分析儀系列的所有模塊
86100A/B數字通信分析儀的所有模塊
